Πέμπτη 31 Μαρτίου 2011

VLF upconverter

Το VLF upconverter είναι σχεδίασης SV1BDS και μαζί με την ενεργή κεραία χρησιμοποιούνται για την λήψη σταθμών 10-100KHz χρησιμοποιώντας έναν δέκτη βραχέων για τα 30 μετρά. Η έξοδος του converter είναι 10,010-10,100MHz . Για παράδειγμα το DCF77 στην Γερμάνια που εκπέμπει στους 77,5 χιλιόκυκλους θα ακουστεί στους 10,0775 μεγάκυκλους.
Στην είσοδο υπάρχει ένα χαμηλοπερατό φίλτρο για να κόψει τους σταθμούς των μεσαίων (για να μην μπουκώσει ο μίκτης).
Στην συνεχεία χρησιμοποιείται ένας αυτομετασχηματιστής για να πάρουμε συμμετρική είσοδο για το NE602. Χρησιμοποιήθηκε ένας μετασχηματιστής με μεσαία λήψη από παλιό τροφοδοτικό υπολογιστή (Το δευτερεύον του μετασχηματιστή είναι στον αέρα)
Στην έξοδο υπάρχει μια ενδιάμεση συχνότητα της TOKO για τους 10,7MHz.
Με τον μεταβλητό πυκνωτή ρυθμίζουμε την συχνότητα του κρυστάλλου να είναι ακριβώς 10MHz. Την ενδιάμεση στην έξοδο την ρυθμίζουμε προσεκτικά με ένα μη αγώγιμο κατσαβίδι ώστε να πάρουμε την μέγιστη έξοδο στον δεκτή μας. Το ποτενσιόμετρο στην είσοδο του ολοκληρωμένου το ρυθμίζουμε τελευταίο (έχει μικρή επίδραση στο σήμα γενικά) έτσι ώστε να μειωθεί όσο γίνεται ο τόνος στον δεκτή μας στους 10MHz που προέρχεται από τον κρύσταλλο.



73 de SW1IXP

Σάββατο 19 Μαρτίου 2011

Νέα παιχνίδια

Αναβαθμίσεων εποχή για το shack σε εξοπλισμό. Η παλιά γεννήτρια σήματος με λυχνίες (που κάποιος κάπου πούλαγε την ίδια 80 ευρώ!!!) αντικαταστάθηκε με μια σύγχρονη DDSάτη τη HANTEK DDS-3X25 (http://www.hantek.com.cn/english/news_list.asp?unid=13 ). Πάει μέχρι 25MHz arbitrary και 75MHz με ημίτονο. Επίσης διαθέτει ενσωματωμένο συχνόμετρο μέχρι τους 50 μεγάκυκλους και 12 bit pattern generator. Με τιμή 120 ευρώ είναι πρακτικά «τσάμπα».
Ο παλιός USB παλμογράφος αντικαταστάθηκε με έναν stand alone τον δημοφιλή RIGOL DS1052E ( http://www.rigolna.com/products/digital-oscilloscopes/ds1000e/ds1052e/ ). Ένα ολόκληρο GSa/s με τιμή κάτω από 300 ευρώ! Αναλογικό εύρος ζώνης 50MHz που εύκολα χακεύεται και ανεβαίνει στα 100MHz.

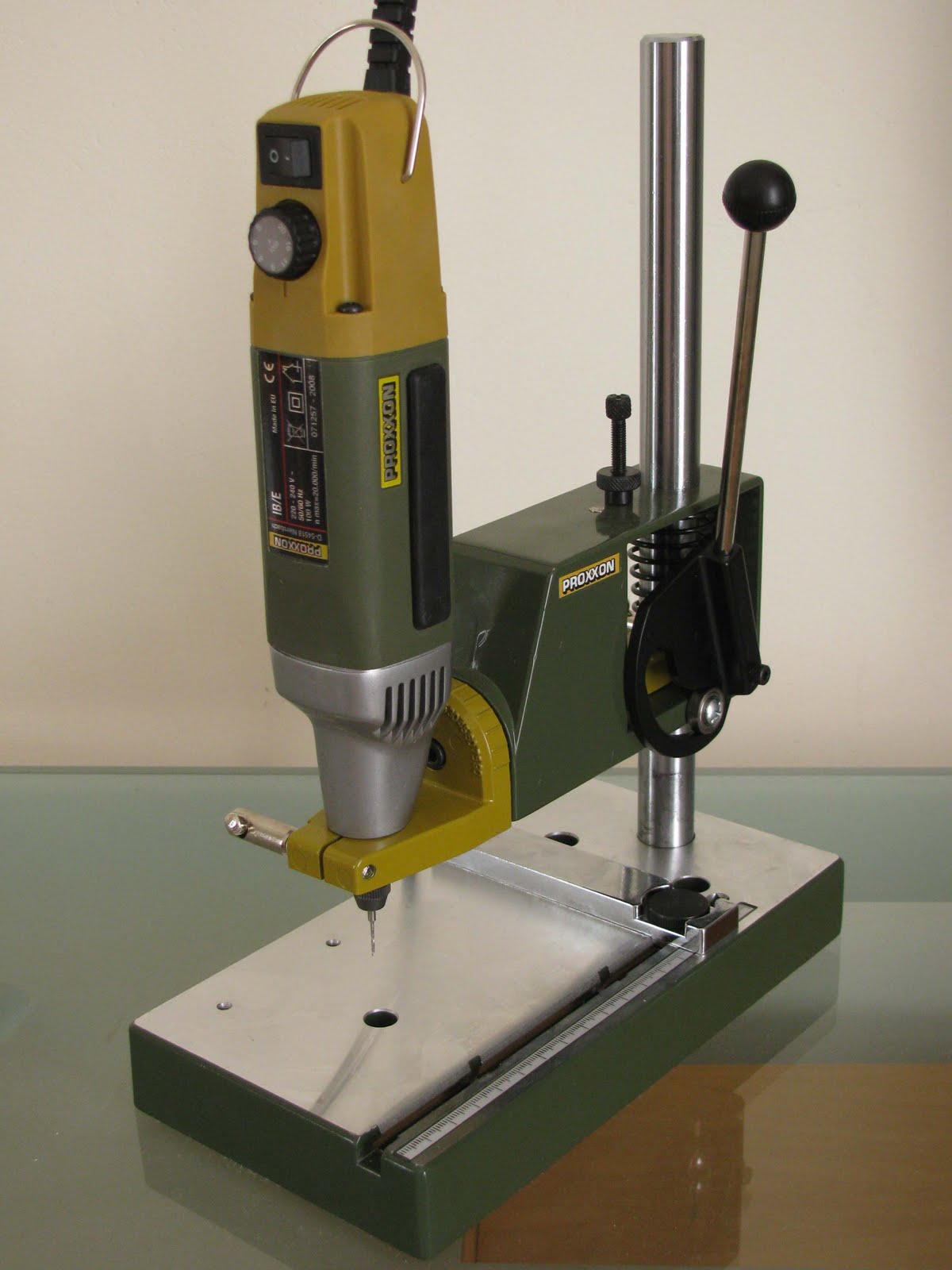

Το παλιό DREMEL 300 με την ασορτί βάση της DREMEL (Μια πλαστικούρα και μισή…) αντικαταστάθηκε με το PROXXON IB/E και την βάση MB140/S. Θα χρησιμοποιηθεί για το τρύπημα πλακετών.



73 de SW1IXP

Πέμπτη 17 Μαρτίου 2011

ACTIVE ANTENNA


Η κατασκευή της ενεργούς κεραίας βασίζεται σε σχέδιο του LA8AK που βρίσκεται δημοσιευμένο στην διεύθυνση http://www.noding.com/la8ak/L2.htm στο κεφαλαίο 4C. Κάποιες τροποποιήσεις έχουν γίνει στις τιμές κάποιων εξαρτημάτων προκειμένου το ρεύμα πόλωσης να μπορεί να ρυθμιστεί στα 20mA. Η τοποθέτηση τον υλικών στην πολύ απλή πλακέτα (σχεδίασης SV1BDS) φαίνεται στην φωτογραφία. Ο φερίτης στην έξοδο είναι FT50-43 και τα τρία τυλίγματα έχουν πλεχτεί μεταξύ τους πριν τυλιχτούν στον φερίτη. Στην είσοδο ο φερίτης είναι VK200 . Η κεραία στην έξοδο είναι 1 μέτρο σε μήκος και είναι κατασκευασμένη από μπρουντζοκόλληση. Η τροφοδοσία γίνεται με 13,8V δια μέσου του ομοαξονικού καλωδίου από ένα απλό power injector.

Η κεραία ακούει πάρα πολύ καλά στα VLF .
